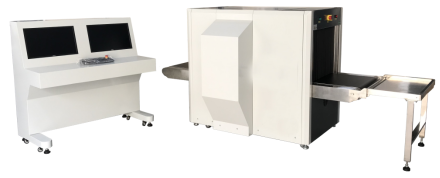

產品特點

圖像更清晰

采用雙視角設計，垂直、水平兩個視角同步顯示、回放

極低的泄漏射線劑量率

一鍵關機功能

提供爆炸物和毒品輔助探測功能

圖像放大操作更方便、更高效

支持專用圖像格式轉換

根據人體工程學設計交互界麵

采用模塊化設計使設備故障診斷及維修更加準確快捷

基本參數

通道尺寸……………………650(寬)×500(高)mm

傳送帶負荷…………………≥220kg

傳送帶速度…………………0.2-0.4m/s,可雙向運行

穿透力………………………底照視角≥38mm鋼板  側照視角≥38mm鋼板

穿透分辨力…………………底照視角≤Φ0.254mm  側照視角≤Φ0.254mm

泄漏射線劑量率……………≤1μGy/h

單次檢查泄露劑量…………≤3.6μGy

線分辨力……………………底照視角≤0.202mm銅線  側照視角≤0.202mm銅線

顯示器………………………19寸高清顯示器,分辨率達1280×1024像素

空間分辨力…………………底照視角:水平Φ1.0mm垂直Φ1.0mm

側照視角……………………水平Φ10mm垂直Φ1.0mm

顯示器……………………19寸高清液晶顯示器

膠卷安全性…………………對ISO1600膠卷安全

X射線發生器

射線束方向…………………底照式,側照式

射線束發散角………………80°

管電壓………………………130kV-160kV可調

電流…………………………0.4-1.2mA可調

冷卻/工作周期………………密封式油冷/100%

圖像處理

X射線轉換器排列…………L形光電二極管探測器

圖像顯示…………………24位真彩色、圖像增強、高能高穿、高能低穿、圖像平滑放大、圖像增亮減暗、圖像任意回拉、圖像自動儲存

選區和放大………………任意選區，1-32倍放大，支持連續放大

圖象顯示方式……………黑/白/彩色,根據物質材質顯示,有機物顯示為橙色,無機物顯示為藍色,混合物顯示為綠色

圖象處理功能……………邊緣增強、圖像反相、回拉、穿透增強、有機物剔除、無機物剔除、可變吸收率

存儲空間…………………≥150000張圖片

其他功能…………………具有日期及時間顯示、行李計數、工作狀態顯示、上電自診斷、用戶權限管理、圖像識別培訓，無論貨物如何擺放,都能全部透視,無盲點,無死角;主機殼內鉛板屏蔽,出入口采用屏蔽鉛簾;有自定義快捷鍵;主機出入口設X光指示燈和緊急停止按鈕

設備主機安裝數據

外形尺寸…………………2333(長)×1170(寬)×1350(高)mm

接物架長度………………500mm(接物架長度可定製)

設備重量…………………約530kg

包裝尺寸…………………2450(長)×1380(寬)×1430(高)mm

包裝重量…………………約580kg

工作溫度/濕度…………-10℃～+45℃/10%-95%(不冷凝)

存儲溫度/濕度…………-20℃～+60℃/10%～95%(可選)

工作電壓…………………220VAC(±10%)/50±3Hz

功率損耗…………………0.96KW

噪音………………………≤55dB(A)

操作台安裝數據

外形尺寸…………………990(長)×600(寬)x1250(高)mm

操作台重量………………約70kg

包裝尺寸…………………1090(長)×700(寬)×1430(高)mm

包裝重量…………………約110kg
